FICHA TÉCNICA

Testador de Cabo + Rede Ethernet Industrial LinkIQ™

Baixar PDF

Resolve a principal causa de falhas de Ethernet industrial

O LinkIQ™ permite que você:

  • Valida o desempenho do cabo para suportar Ethernet/IP, PROFINET, EtherCAT
  • Identifica pares com fiação incorreta e pares divididos em cabos com terminação RJ45, M12X, M12D e M8D
  • Identifique informações do switch conectado (nome do switch, número da porta e VLAN)
  • Instalar e solucionar problemas de dispositivos PoE através de negociação de switch e teste de carga PoE
  • Documente seu trabalho através do LinkWare™ PC

Visão geral

Os profissionais de tecnologia operacional responsáveis por manter e/ou gerenciar uma rede industrial têm um trabalho desafiador. Eles são solucionadores de problemas no local e estão sempre planejando melhorias futuras para atualizar a rede para velocidades mais altas. Tudo isso ao mesmo tempo em que estão continuamente solucionando problemas e otimizando a infraestrutura atual. O LinkIQ™ da Fluke Networks fornece uma ferramenta rápida e robusta para ajudar a gerenciar habilmente a rede para mantê-la funcionando sem problemas e com eficiência. Ao qualificar e solucionar problemas de cabeamento (a causa número 1 de problemas de Ethernet industrial) o LinkIQ pode evitar e economizar horas de tempo de inatividade de produção.

O LinkIQ™ Industrial Ethernet Cable + Network Tester verifica o desempenho do cabo até 10 Gb/s e resolve problemas de conectividade de rede. Usando medições baseadas em frequência, o LinkIQ™ fornece informações de distância até a falha juntamente com um mapa de fios do cabo em teste. O LinkIQ™ também executa diagnósticos de switch mais próximos para identificar os principais problemas de rede e validar a configuração do switch, eliminando a necessidade de usar outro dispositivo. Os recursos adicionais incluem Tonificação analógica e digital, Blink de porta, autenticação 802.1x, localizadores de escritório remoto e a capacidade de gerenciar resultados via LinkWare™ PC.

Teste de cabo em que você confia

O LinkIQ™ é capaz de medir comprimentos de até 1000 pés (305 m) e fornece a distância até falhas como aberturas, curtos e cabo não terminado. O uso do adaptador remoto Ethernet industrial permite um mapa completo dos pares de cabos que ajuda a identificar pares com fiação incorreta e pares divididos em cabos com terminação RJ45, M12X, M12D e M8D. O LinkIQ™ suporta EtherNet/IP, PROFINET, EtherCAT e outros protocolos Ethernet industriais e qualifica a largura de banda do cabeamento de 10BASE-T para 10GBASE-T (10 Mb/s até 10 Gb/s). Ele qualifica a largura de banda do cabeamento fazendo medições múltiplas baseadas em frequência. O uso de medições baseadas em padrões IEEE garante que os links testados atendam aos requisitos de desempenho, em oposição aos testadores de transmissão, que provam apenas que os dispositivos de teste específicos podem se comunicar pelo link.

Como o LinkIQ™ identifica o mapa de fiação dos cabos com terminação M12X, M12D, M8D.

Como o LinkIQ™ identifica o mapa de fiação dos cabos com terminação M12X, M12D, M8D.

Os operadores podem definir requisitos de desempenho de 10 Mb/s a 10 Gb/s para uma simples indicação de aprovação/reprovação.

O teste de cabo sem conexão remota mostra o comprimento e o emparelhamento de cada fio

O teste de cabo sem conexão remota mostra o comprimento e o emparelhamento de cada fio

O teste de cabo com conexão remota mostra o número ID remoto 5

O teste de cabo com conexão remota mostra o número ID remoto 5, o comprimento e o emparelhamento de cada cabo e o desempenho do cabo de até 10 Gb/s

O teste de cabo com conexão remota mostra o número de ID remoto 1

O teste de cabo com conexão remota mostra o número de ID remoto 1, o comprimento e o emparelhamento de cada fio e o desempenho do cabo de até 2,5 Gb/s, mas falhou no teste devido a um limite de desempenho definido pelo usuário de 10 Gb/s.

Teste de rede de que você precisa

Junto com os recursos robustos de teste de cabo, o LinkIQ também fornece informações detalhadas sobre o switch conectado mais próximo. O LinkIQ negocia com o switch para identificar a taxa de dados anunciada (até 10GBASE-T), a identificação half/full duplex, o nome do switch, o número da porta e as informações de VLAN.

O teste da porta do switch mostra o número da porta, o nome do switch e a VLAN da porta, juntamente com a velocidade anunciada e as configurações duplex

O teste da porta do switch mostra o número da porta, o nome do switch e a VLAN da porta, juntamente com a velocidade anunciada e as configurações duplex. A rolagem para baixo mostra os resultados de Power over Ethernet.

As configurações de Power over Ethernet da porta do switch mostram os pares usados, a potência e a classe disponíveis e os resultados do teste PoE sob carga

As configurações de Power over Ethernet da porta do switch mostram os pares usados, a potência e a classe disponíveis e os resultados do teste PoE sob carga.

Teste de PoE em profundidade

Embora o Power over Ethernet simplifique a instalação de dispositivos como câmeras de segurança e pontos de acesso, uma pesquisa recente da Ethernet Alliance com mais de 800 instaladores e usuários finais descobriu que quatro entre cinco consultados tiveram dificuldades na integração de sistemas PoE. Parte disso pode ser devido ao fato de que o IEEE oferece três padrões de PoE, e o termo "PoE" não é registrado, existindo também uma variedade de implementações que não estão em conformidade com o padrão.

Para simplificar a instalação e solução de problemas de PoE, o LinkIQ exibe os pares em que a energia é fornecida, incluindo os diferentes níveis de alimentação e os pares para implementações de assinatura dual. Além disso, o LinkIQ realmente colocará uma carga na conexão para garantir que a potência anunciada esteja realmente sendo fornecida pelo switch através da infraestrutura de cabeamento.

Documentação do LinkWare™

O LinkIQ fornece documentação completa para os testes que ele executa. Até 1.000 resultados podem ser armazenados no testador com nomes descritivos e recuperados. Os nomes e números dos testes são incrementados automaticamente à medida em que são salvos ("Anexo B-1", "Anexo B-2", "Anexo B-3", etc.), economizando muito tempo ao testar cabos em sequência.

Dados de relatório podem ser exportados para um PC para os propósitos de documentação. O LinkIQ usa o LinkWare™ PC, software de geração de relatórios da Fluke Networks que suporta uma variedade de testadores de até 20 anos atrás e é a solução de geração de relatórios reais da indústria, com dezenas de milhares de usuários ativos. O LinkWare pode ser usado para armazenar os resultados e gerar relatórios em PDF.

Use o LinkWare PC para gerar relatórios de teste em PDF

Use o LinkWare PC para gerar relatórios de teste em PDF.

Recursos adicionais

  • Gera tons analógicos ou digitais compatíveis com a sonda IntelliTone™ ou Pro3000™, para auxiliar na localização de cabos em uma parede ou sala de telecomunicações
  • Luz piscante de porta no switch para ajudar a identificar a porta do switch conectada
  • Compatível com identificadores remotos de PoE MicroScanner™ para identificação de tomadas Ethernet
  • Tela sensível ao toque baseada em gestos
  • Bateria recarregável de íon de lítio
  • Atualizações fáceis de recursos e testes de rede via USB-C via LinkWare™ PC
  • Carregamento via porta USB-C padrão

LinkIQ (LIQ-100) com acessórios incluídos

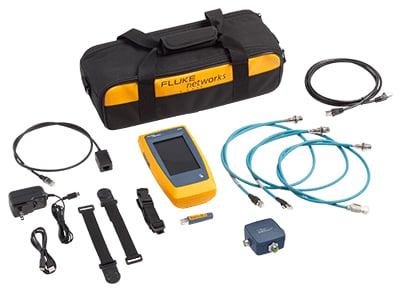

LinkIQ-IE (LIQ-100-IE) com acessórios incluindo cabos adaptadores M8, M12 D e M12 X.

Análise de recurso do LinkIQ™

  1. Porta RJ45
  2. Resultados de medição APROVADOS/REPROVADOS baseados em frequência
  3. Monitor colorido sensível ao toque
  4. O medidor de comprimento mostra a distância até a terminação, abertura ou curto
  5. O mapa de fiação mostra o tipo e o local da falha (erros de conexão de cabos, pares divididos, curtos-circuitos, interrupções)
  6. Porta USB-C para exportação de dados, atualizações de software e carregamento
  7. "Speedômetro" de cabo fornece informações de largura de banda de até 10G
  8. Salve até 1000 resultados de teste na unidade e exporte para o LinkWare™ PC

Informações para Pedidos

MODELO DESCRIÇÃO
LIQ-100-IE Cabo LinkIQ + testador de rede com adaptador multiconector com pulseira magnética, RJ45 Remote-ID nº.1, guia de referência rápida, cabo USB-C para USB-A, cabo de carregamento, patch cord Cat 6A, patch cord RJ45 macho para RJ45 fêmea, patch cord RJ45/M12X, patch cord RJ45/M12D, patch cord RJ45/M8D, adaptador modular RJ45/11, alça de suspensão com suporte de Remote ID e mochila
LIQ-KIT-IE Cabo LinkIQ + testador de rede com adaptador multiconector com alça magnética, RJ45 Remote-IDs nº.1-7 com estojo, sonda IntelliTone, guia de referência rápida, cabo USB-C para USB-A, cabo de carregamento, patch cord Cat 6A, patch cord RJ45 macho para RJ45 fêmea, patch cord RJ45/M12X, patch cord RJ45/M12D, patch cord RJ45/M8D, adaptador modular RJ45/11, alça de suspensão com suporte de Remote ID e mochila
REMOTEID-1 ID de reposição para ID remoto LinkIQ n.º 1
REMOTEID-KIT Conjunto de ID remoto (IDs n.º 2 - n.º 7) para LinkIQ e Microscanner PoE
MS-IE-ADAPTER SET Adaptador Ethernet industrial para teste de cabos com terminação M12X, M12D, M8D para o MicroScanner2, MicroScanner PoE e LinkIQ
GLD-LIQ Gold support de 1 ano para LinkIQ Cable + Testador de rede e adaptador Ethernet industrial remoto
GLD3-LIQ Gold support de 3 anos para LinkIQ Cable + Testador de rede e adaptador Ethernet industrial remoto

Especificações gerais

Recurso Descrição
Idiomas suportados na UI Inglês (SW v1.0)
Peso 1 lbs 6 oz (624g)
Bateria Tipo: Íon de lítio, 3,6 V, 6400 mAh;
Vida útil: 8 horas, típico;
Tempo de carga: 4,5 horas;
Faixa de temperatura de carregamento: 0 °C a +40 °C
Adaptador de alimentação Entrada: 100 a 240 VCA ±10%, 50/60Hz;
Saída: 15 VCC, 2 A no máximo;
Classe II
Interface com host USB tipo C
Tela Multitoque capacitivo colorido 800 x 480
Dimensões 8,5 pol. x 4,5 pol.
Temperatura de operação 0 °C a 45 °C
Temperatura de Armazenamento -20 °C a 50 °C (-4 °F a 122 °F)
Umidade relativa para operação 0 % até 90 %, 0 °C a 35 °C;
0 % até 70 %, 35 °C a 45 °C
Altitude de funcionamento 4.000 m;
3.200 m com adaptador CA
Vibração Aleatória, 2 g, 5 Hz a 500 Hz
Derivação Queda de 1 m, 6 laterais

Diagnóstico de rede ativa

Recurso Descrição
Protocolos de diagnóstico Link Layer Discovery Protocol (LLDP),
Cisco Discovery Protocol (CDP),
Fast Link Pulses (FLP)
Diagnósticos de dispositivos mais próximos,
(Se disponível através de protocolos de diagnóstico)
Nome do switch,
Número da porta,
Nome da VLAN,
Taxas de dados anunciados,
Duplex anunciado
Compatibilidade de alimentação por Ethernet IEEE 802.3af/at (SW v1.0),
Negociação de hardware com resistência exclusiva,
Negociação de software com LLDP/CDP
Diagnóstico de alimentação por Ethernet Classe de potência anunciada (1 a 4) (SW v1.0),
Potência disponível anunciada,
Pares energizados,
Diagnóstico para assinaturas simples e duplas
Medições de Power Over Ethernet Tensão carregada (V),
Potência carregada (W)
Piscada de porta Piscar a luz da porta conectada

Especificações de teste de cabo

Recurso Descrição
Porta de teste Soquete modular de 8 pinos blindado, aceita plugues modulares de 8 pinos (RJ45)
Autotestes de comissionamento 10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T, somente mapa de fiação.
Velocidade de teste: 6 segundos para comprimentos < 70 m
Tipos de cabos Cabeamento de par trançado balanceado;
Par trançado não blindado;
Par trançado blindado;
2 pares e/ou 4 pares
Testes somente de mapa de fiação Mapa de fiação de documentos,
Comprimento de cada par,
Diagnosticar pares divididos,
T568A ou T568B selecionável pelo usuário,
Configurações de interseção selecionável pelo usuário (transmissão direta, meia interseção, interseção completa).
Velocidade de teste: 1 segundo para comprimentos < 120 m
Comprimento (máximo) 305 m (1000 pés)
Velocidade nominal de propagação (NVP) Usuário configurável
Gerador de tons Gera tons digitais compatíveis com a sonda IntelliTone da Fluke Networks.
Gera tons analógicos compatíveis com as sondas analógicas comuns.
Localizadores de ID remoto Usar terminações de ID remoto para identificar até 7 portas ou saídas de escritório exclusivas
