SimpliFiber® Pro

Baixar PDF

Visão geral

SimpliFiber Pro simplifica testes

O SimpliFiber® Pro Optical Power Meter da Fluke Networks incorpora recursos novos e inovadores para proporcionar uma ferramenta aos técnicos que realiza testes e cria relatórios com os resultados como nenhuma outra ferramenta de teste de fibra em primeira linha.

A única maneira de testar e verificar com precisão o desempenho de sua rede de fibra ótica é com equipamentos de teste projetados para isso. O SimpliFiber® Pro Optical Power Meter e os kits de teste de fibra são uma suíte de soluções de teste de verificação de fibra acessível e fácil de usar. As atuais redes corporativas de alta largura de banda confiam muito na infraestrutura de fibra ótica. A instalação e a manutenção apropriadas de cabos de fibra são fundamentais para melhorar a produtividade do técnico e garantir o desempenho do sistema de cabeamento.



Veja como o conjunto de inovadoras soluções da Fluke Networks para instalação e teste melhora a produtividade do técnico e garante o desempenho do sistema de cabeamento.

O SimpliFiber Pro é um conjunto de teste de fibra aprimorado, que simplifica e encurta o processo de testes na linha de frente ao:

  • Reduzir as várias etapas e usar um recurso de teste simultâneo de comprimento duplo de onda para medir o intervalo de níveis de potência em apenas metade do tempo
  • Permitir que uma solução convencional verifique se há uma fibra ao vivo sem ter de ligar em portas
  • Capacitar um técnico de rede para fazer procedimentos demorados que normalmente requerem uma equipe

O SimpliFiber Pro Optical Fiber Test Kits fornece a você todas as ferramentas que precisa para ajudá-lo a verificar a correta instalação e manutenção de sistemas de cabeamento de fibra ótica. Disponível em kits ou à la carte, essas ferramentas são simples e eficazes e fornecem-lhe a capacidade de medir os níveis de perda e de energia, localizar as falhas e problemas de polaridade e inspecionar as extremidades do conector.

Uma abordagem de sistema

O SimpliFiber Pro é um conjunto de produtos que permite a você combinar produtos e funcionalidades para suas necessidades. O SimpliFiber Pro é composto por cinco exclusivas plataformas de fibra: o medidor de energia, a fonte multimodo, duas fontes monomodo e a fonte de ID remoto FindFiber™. Cada plataforma tem recursos exclusivamente competitivos, agrupados em kits convenientes, para atender as necessidades dos técnicos de hoje.

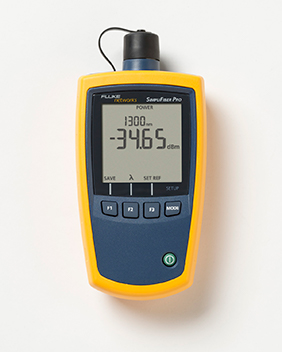

O medidor de potência ótica está incluído em todos os kits e é calibrado para precisão em seis diferentes comprimentos de onda (850, 1300, 1310, 1490, 1550, 1625). O medidor é capaz de gravar um nível de potência de referência, permitindo a exibição direta da perda na fibra. Ele conta com um painel intuitivo de 4 botões, um grande visor LCD e uma porta serial. O conector único do medidor permite a conexão de rede simples e a medição direta da potência referência. Os adaptadores intercambiáveis do conector estão disponíveis nos estilos mais populares de conector.

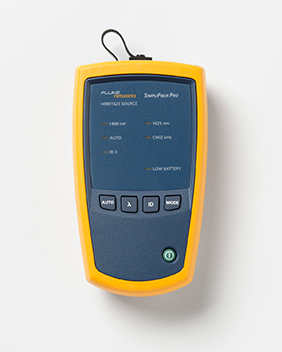

A fonte multimodo é uma fonte de comprimento de onda duplo de 850/1300 e incorpora LEDs de 850 nm e de 1300 nm, perfeitos para testes de fibra multimodo. Você pode adicionar uma fonte monomodo opcional de 1310/1550 e/ou 1490/1625 para qualquer kit, à medida que suas necessidades evoluem. Estas fontes de laser são ideais para todos os testes de fibra monomodo. Todas as fontes são compatíveis com o medidor de potência ótica SimpliFiber Pro.

Uso simples

Embora sejam eficazes como ferramentas separadas, o medidor de potência ótica SimpliFiber Pro e as fontes foram projetadas para trabalhar juntos. O recurso automático de detecção de comprimento de onda do medidor identifica o comprimento de onda da fonte e ajusta-se apropriadamente. Isto simplifica os testes de múltiplos comprimento de onda, salvando para cada comprimento de onda e evitando caros erros de medição. O compacto medidor de potência ótica SimpliFiber Pro e as fontes são duráveis e resistentes. Eles apresentam tampas resistentes a impacto e uma forma compacta e ergonômica para um aperto confortável e seguro. A bateria de longa duração garante horas de operação sem problemas.

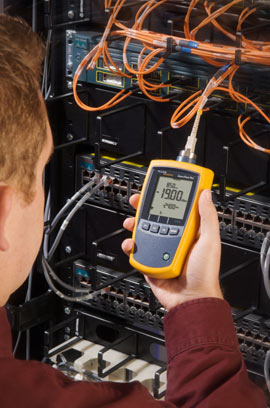

Verifique a perda ótica e níveis de potência

O medidor de potência ótica SimpliFiber Pro é calibrado para precisão a 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm e 1625 nm. O medidor é capaz de gravar um nível de potência de referência, permitindo a exibição direta da perda na fibra. Há um intuitivo painel de quatro botões, uma tela grande de LCD e uma porta USB para carregar resultados de teste para um PC executando o LinkWare™ Cable Test Management Software. As fontes SimpliFiber Pro incluem uma fonte de comprimento duplo de onda de 850/1300 nm, uma fonte de comprimento duplo de onda de 1310/1550 nm e uma fonta de comprimento duplo de onda de 1490/1625 nm. As fontes de ID remoto do FindFiber transmitem a 1310 nm.

Faça pré-testes com recursos mínimos

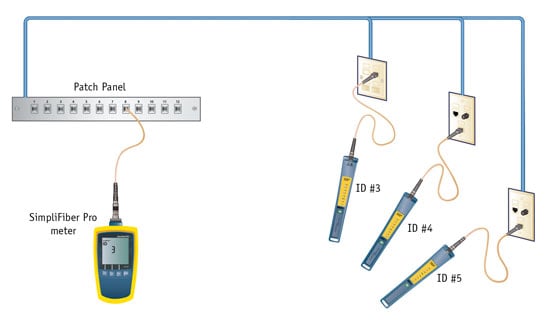

A fonte de ID remota FindFiber é a nova plataforma da família Fluke Networks. Quando usadas com o medidor de potência ótica, estas fontes de ID remotos permitem rápida e fácil identificação de roteamento de cabo.

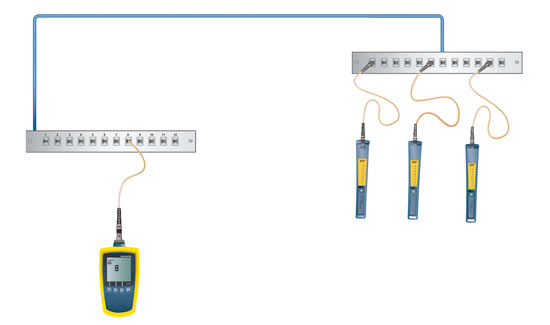

As fontes de ID remotas FindFiber permitem que você identifique a localização física de cabeamento, para garantir a polaridade e o local correto em cada queda de fibra (Figura 1 e Figura 2). Este recurso de economia de tempo permite que um único técnico execute rapidamente duas pontas de teste – ideal para pré-teste de um local antes de qualquer adição, mudanças ou alterações.

Assegurar conexões de fibra lisas e limpas

O FI-500 FiberInspector™ Micro remove as complicações associadas à inspeção de terminais de fibra, especialmente em situações de luz baixa e alta densidade de cabos. É muito simples de usar: Simplesmente conecte o cabo no FI-500 e toque o botão AF. Dentro de segundos, o terminal da fibra surge em uma visão nítida e clara. E, se você estiver trabalhando em um local difícil de alcançar ou não conseguir que a imagem fique parada, simplesmente toque o botão de pausa para congelar a imagem. Iluminação PortBright™ para visualizar as portas em painéis escuros ou densos.

  • Autofoco para estabilizar imagens em poucos segundos
  • Visor grande para visualizar terminais de fibra monomodo ou multimodo
  • O Autocentro move a ponteira da fibra claramente para o quadro e permite uma inspeção precisa
  • Inclui 4 pontas UPC (LC, SC, 1,25 mm e 2,50 mm). Pontas APC e ARINC 801 também estão disponíveis

Verifique e localize falhas

Você pode diagnosticar e reparar problemas simples do link da fibra com o VisiFault™ Visual Fault Locator (VFL), da Fluke Networks. O VisiFault localiza, por laser, fibras, verifica a continuidade e polaridade e ajuda a encontrar rompimentos em cabos, conectores e emendas. Os modos contínuos e piscante facilitam a identificação. Compatível com conectores de 2,5 mm e 1,25 mm (com adaptador opcional) para fácil conexão.

Relatórios simplificados

Gerencie resultados de teste, imprima relatórios profissionais ou exporte os dados para formatos de planilha. O SimpliFiber Pro pode armazenar internamente até 1000 resultados de teste, que depois podem ser carregados ao seu PC usando o software LinkWare™ Cable Test Management.



Recursos

  • Teste de comprimento duplo de onda
  • CheckActive™
  • ID Remoto FindFiber
  • Comprimento de onda automático
  • Porta USB
  • Salva 1000 resultados
  • Min/max
  • Seis comprimentos de onda calibrados

Recurso Descrição Benefício
Teste de comprimento duplo de onda Testa e salva registros de dois comprimentos de onda simultaneamente Reduz o tempo de teste pela metade, eliminando a necessidade de testar separadamente em cada comprimento de onda
CheckActive™ Conecta-se a uma fibra sem qualquer configuração e exibe com um simples ícone e um tom audível se essa fibra está ativa. Tenha certeza se portas e conectores estão ao vivo. Permite rápida identificação visual e audível de uma porta em um comutador ou um link ao vivo
ID Remoto FindFiber Identifique a localização física do cabeamento para garantir a polaridade e o local correto em cada queda de fibra. Sinal codificado fonte 1 - 8 Permite a identificação rápida e fácil de roteamento de cabos e reduz a confusão. Permite testes de duas pontas com apenas 1 técnico. Ideal para pré-teste de um local de trabalho antes de qualquer adição, movimentação ou alteração. Permite mapear a verificação e a fácil documentação .
Comprimento de onda automático Identificação automática do comprimento de onda sendo transmitido Elimina erros demorados, detectando automaticamente qual fonte está transmitindo o comprimento de onda. Permite medições de ambos os comprimentos de onda a ser salvo em um registro
Porta USB Conectividade de dados via USB 2,0 Download de resultados mais rápido – sem cabos de especialidade necessários
Salva 1000 resultados Salva e rotula cada teste realizado Coleta resultados de teste em vários locais do prédio em um dia e requer apenas um download
Min/max Permite o acesso imediato aos picos e vales da faixa de energia em uma sessão de testes Este recurso identifica exatamente flutuações intermitentes de potência. Elimina a adivinhação incerta e imprecisa.
Seis comprimentos de onda calibrados Calibrados para passar dos comprimentos de onda típica de empresa a dois novos e populares comprimentos de onda O medidor de energia pode ser usado para aplicações mais amplas, incluindo testes de FTTx

Kit básico de cobre e fibra para técnicos

À medida que os requisitos do projeto aumentam, incluindo cabeamento em cobre e fibra, o Kit básico de cobre e fibra para técnicos (MS2-FTK) oferece o conjunto certo de ferramentas para gerenciar sua rede e mantê-la operando de forma ágil. Juntamente com os recursos do Simplifiber Pro, o MS2-FTK oferece os instrumentos para teste de cobre necessários para:

  • Exibir graficamente o diagrama de fiação, a identificação do cabo e a distância até a falha em uma única tela
  • Comprimento de cada par
  • Gerador de tons digitais e analógicos Intellitone embutido
  • Testa todos os tipos de mídia de cobre comuns, inclusive RJ11, RJ46 e coaxial, sem a necessidade de adaptadores
  • Localiza praticamente qualquer cabo ou par de fios com a geração de tons digitais e analógicos IntelliTone™
  • Detecta os serviços de mídia atuais, inclusive 10/100/1000 Ethernet, POTS e PoE

  FTK1000 FTK2000 FTK2100 FTK1200 FTK1375 FTK1475 MS2-FTK
Medidor de potência X X X X X X X
850/1300 Fonte multimodo X     X X X X
1310/1550 Fonte monomodo   X X     X
1490/1625 Fonte monomodo     X
Visifault VFL       X X X
FI-500 FiberInspector Micro         X X
Pontas de Sonda de Inspeção (LC, SC e Universal de 1.25mm e 2,5mm)         X X
Fonte de identificação remota FindFiber       X X X(2)
Adaptador de medidor de energia SC X X X X X X X
Adaptador de medidor de energia ST       X X X
Adaptador de medidor de energia LC       X X X
Fixação por cinta magnética X(2) X(2) X(3) X(2) X(3) X(4) X(3)
Estojo X X X X X X X
Kit de Limpeza de Fibra NFC-KIT-BOX           X
Microscanner 2             X

Especificações

Especificações gerais
Faixa de temperatura Operação: 10 °C a 50 °C
Armazenamento: 20 °C a 50 °C
Faixa de umidade 95% (10 °C to 35 °C), sem condensação; 75% (35 °C to 40 °C), sem condensação; sem controle <10 °C
Certificações CE, CSA, N10140, seguro para laser Classe 1
Dimensões Medidor de potência:
6,4 pol x 3,2 pol x 1,5 pol (16,5 cm x 8,0 cm x 3,9 cm)
Fontes MM/SM:
5,6 pol x 3,2 pol x 1,6 pol (14,2 cm x 8,1 cm x 4,1 cm)
Peso Medidor de potência: 11,5 onças (325 g)
Fontes MM/SM: 9,8 onças (278 g)



Fontes óticas
Conector de saída ótica SC fixo
Tipo de emissor 850/1300 : LED
1310/1550 : Laser FP
FindFiber: Laser
Comprimentos de onda do emissor 850, 1300, 1310, 1490, 1550, 1625
Potência de saída (mínima) MM: ≥ -20 dBm; SM: mínimo de ≥ 8 dBm; -7 dBm nominal
Estabilidade de saída de energia
(8 horas)
MM: +/- 0,1 dB durante 8 horas; SM: +/- 0,25 dB durante 8 horas
Vida de bateria MM (2 x AA IEC LR6) 40 horas típicas
Vida de bateria SM (2 x AA IEC LR6) 30 horas típicas
Vida de bateria FindFiber (2 x AA IEC LR6) 80 horas típicas



Medidor de potência óptica
Precisão da medição de potência: +/- 0,25 dB
Conector óptico Adaptador removível; adaptador SC como padrão; adaptadores opcionais incluem LC, ST
Tipo de detector InGaAs
Comprimento de onda de calibrados 850, 1300, 1310, 1490, 1550, 1625
Faixa de medição de potência 850: 10 para -52 dBm
1300, 1310, 1490, 1550, 1625: 10 para -60 dBm
Linearidade da medição de potência 850 nm +/- 0,2 dB; +/- 0,2 dB para energia de 0 dBm para -45 dBm, +/- 0,25 dB para energia < -45 dBm; 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm: +/- 0,1 dB; +/- 0,1 dB para energia de 0 dBm para -55 dBm, +/- 0,2 dB para energia > 0 dBm e < -55 dBm
Resolução 0,01 dB
Duração da bateria >50 horas (típico)
Memória 1000 medições de perda ou energia
Interface de comunicação serial física USB



Especificações do Microscanner2 (incluído no kit MS2-FTK)
Conectores de teste Par trançado: Tomada modular UTP, FTP, SSTP de oito pinos aceita cabo coaxial RJ45 e RJ11: F-conector para
75 Ω, 50 Ω, 93 Ω cabos
Testes de cabo Testes para circuitos abertos, curtos-circuitos, pares com fio cruzado, diagrama de fiação de acordo com os padrões TIA-568A/B, localizadores de ID remotos
Medição de comprimento Comprimento (até 460 metros ou 1.500 pés) usando a tecnologia de reflectometria de domínio de tempo (TDR)
Gerador de tons Tom digital IntelliTone: [500 KHz]; tons analógicos:[400 Hz, 1 KHz]
Detector de PoE Solicita e detecta a presença de dispositivos PoE compatíveis com 802.3af
Teste de porta Ethernet Velocidade anunciada das 802,3 portas Ethernet (10/100/1000)
Fonte de alimentação Tipo de pilha: 2 pilhas alcalinas AA
Dimensões
3 pol x 6,4 pol x 1,4 pol (7,6 cm x 16,3 cm x 3,6 cm)
Peso 13 onças; 363 gramas (baterias inclusas)
Garantia Um ano



Especificações do cabo M12/RJ45:
Tipo de cabo Cabo Ethernet, Cat5e, 6, 6a, blindado, 2 par AWG 26 flexível (cabo 7), RAL 5021 (water blue), M12 4 pos. Código D em conector RJ45
Número de posições 4
Extensão do cabo fixo 2 m
Resistência do volume ≤ 5 mΩ
Resistência do isolamento ≥ 100 MΩ
Temperatura ambiente -20 ºC a 50 ºC
Classe de inflamabilidade ac. a UL 94 V0
Categoria de sobretensão II
Grau de poluição 3
Grau de proteção IP20/IP67
Diâmetro do cabo externo 6,7 mm
Características de transmissão Cat 5 (IEC 11801:2002), Cat 5e (TIA 568B:2001)

Informações para Pedidos

Informações de pedidos do Kit SimpliFiber Pro
Modelo Descrição
SFPOWERMETER SimpliFiber Pro Optical Power Meter
SFMULTIMODESOURCE Fonte SimpliFiber Pro multimodo 850/1300
SFSINGLEMODESOURCE Fonte monomodo 1310/1500 SimpliFiber Pro.
SFSINGLEMODE2 Fonte de laser leve SimpliFiber Pro 1490/1625 monomodo
FTK1000 Kit de verificação de fibra multimodo: Inclui medidor de potência ótica SimpliFiber Pro, fonte multimodo 850/1300, VisiFault VFL, FT120 FiberViewer, fontes de identificação remota FindFiber, fixação por cinta magnética e estojo de transporte; adaptador ST e LC
FTK1200 Kit de verificação multimodo: Inclui medidor de potência ótica SimpliFiber Pro, fonte multimodo 850/1300, VisiFault VFL, fontes de identificação remota FindFiber, fixação por cintas magnéticas e estojo de transporte; adaptador ST e LC
FTK1375 Kit de verificação de fibra multimodo com FI-500 FiberInspector Micro - inclui medidor de potência ótica SimpliFiber Pro, fonte multimodo 850/1300, VisiFault VFL, FI-500 FiberInspector, fonte de identificação remota FindFiber, fixação por cinta magnética e estojo; adaptadores de medidor de potência SC, ST e LC.
FTK1475 Kit completo de verificação de fibra com FI-500 FiberInspector Micro - inclui medidor de potência ótica SimpliFiber Pro, fonte multimodo 850/1300, fonte monomodo 1310/1550, VisiFault VFL, FI-500 FiberInspector, duas (2) fontes de identificação remota FindFiber, fixação por cinta magnética e estojo; adaptadores de medidor de potência SC, ST e LC, kit de limpeza da fibra ótica NFC-KIT-BOX.
FTK2000 Kit de verificação de fibra monomodo: Inclui medidor de potência ótica SimpliFiber Pro, fonte monomodo de 1310/1550, fixação por cintas magnéticas e maleta de transporte
FTK2100 Kit de verificação de fibra monomodo: Inclui medidor de potência ótica SimpliFiber Pro, fontes monomodo de 1310/1550 e 1490/1625, fixação por cintas magnéticas e maleta de transporte
MS2-FTK Inclui MicroScanner Cable Verifier com adaptador principal do diagrama de fiação, medidor de energia ótica Simplifiber Pro, fonte multimodo 850/1300, adaptador para medidor de energia SC, guia de usuário multilíngue, baterias, fixação por cintas magnéticas e estojo de transporte
FindFiber Uma (1) fonte de identificação remota FindFiber
FindFiber-6 Conjunto de seis (6) fontes de identificação remota FindFiber



Informações para pedidos de acessórios SimpliFiber Pro
Modelo Descrição
MRC-50-EFC-SCLC-M Multimode Encircled Flux compliant test reference cord (2m) for testing 50 µm LC terminated fibers (SC/LC) - Metal
MRC-50-EFC-SCFC Cabo de referência para teste compatível com Encircled Flux multimodo (2 m) para teste de fibras com terminação FC de 50 µm (SC/FC)
MRC-50-EFC-SCST Cabo de referência para teste compatível com Encircled Flux multimodo (2 m) para teste de fibras com terminação ST de 50 µm (SC/ST)
MRC-50-EFC-SCSC Cabo de referência para teste compatível com Encircled Flux multimodo (2 m) para teste de fibras com terminação SC de 50 µm (SC/SC)
MRC-625-EFC-SCLC-M Multimode Encircled Flux compliant test reference cord (2m) for testing 62,5 µm LC terminated fibers (SC/LC) - Metal
MRC-625-EFC-SCFC Cabo de referência para teste compatível com Encircled Flux multimodo (2 m) para teste de fibras com terminação FC de 62,5 µm (SC/FC)
MRC-625-EFC-SCST Cabo de referência para teste compatível com Encircled Flux multimodo (2 m) para teste de fibras com terminação ST de 62,5 µm (SC/ST)
MRC-625-EFC-SCSC Cabo de referência para teste compatível com Encircled Flux multimodo (2 m) para teste de fibras com terminação SC de 62,5 µm (SC/SC)
SRC-9-SCLC-M Single-mode test reference cord (2m) for testing 9 µm LC terminated fibers (SC/LC) - Metal
SRC-9-SCFC Cabo de referência de teste monomodo (2 m) para teste de fibras com terminação FC de 9 µm (SC/FC)
SRC-9-SCST Cabo de referência de teste monomodo (2 m) para teste de fibras com terminação ST de 9 µm (SC/ST)
SRC-9-SCSC Cabo de referência de teste modo único (2 m) para teste de fibras com terminação SC de 9 µm (SC/SC)
NFA-LC-SINGLE Adaptador LC intercambiável
NFA-FC-SINGLE Adaptador FC intercambiável
NFA-ST-SINGLE Adaptador ST intercambiável
NFA-SC-SINGLE Adaptador SC intercambiável
MS2-MAG-KIT Fixação por cinta magnética e coldre sobressalente
