Kits de teste de fibra e medidor de energia óptica
MultiFiber™ Pro

Primeiro testador MPO para suporte dos testes de fibra MPO de modos múltiplo
e único.

  • Varredura e testes automáticos de todas as fibras nos conectores MPO com função “Varrer tudo”
  • Suporte para ambos os troncos MPO de modos múltiplo
    e único

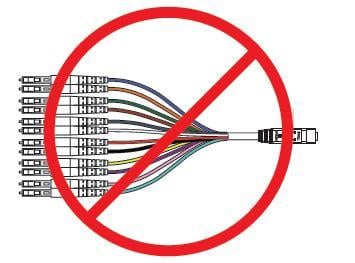

  • Elimina a necessidade de cabos de difusão durante testes de troncos de fibras
  • Fácil interpretação dos resultados do teste com navegação mínima
  • A interface do usuário exibe todas as 12fibras
  • Medições de fibra 8, 10 e 12 automáticas
  • Solução de problemas de links MPO com a capacidade de detalhar até o resultado de um único teste de fibra

Ver o vídeo Aprovações
Calculadora de ROI Solicitar demonstração
Fale com um especialista Onde Comprar



Visão geral

Apresentando os kits de teste de fibra e medidor de energia óptica MultiFiber™ Pro.
MultiFiber Pro Optical Power Meter and Source is the only fiber tester that can test MPO fiber trunks without the use of fan-out  cords. This singlemode and multimode MPO fiber testing kit eliminates the complexity of polarity issues, and it makes cassettes easier to test in the field. Whether it is using 10 Gbps preterminated fiber trunks or planning for next-generation 40/100 Gbps Ethernet performance, data centers are standardizing on an MPO connector solution. A instalação típica de fibra de centros de dados significa validação MPO imprecisa, manual e que consome tempo. MultiFiber Pro Optical Power Meter and Source is 90 percent faster than the single fiber cable testing method because it measures power loss and validates polarity on 12 fibers in a single connector— reducing test time from weeks to days.



Recursos


Modelos e acessórios
Modelos
Nome/número do modelo Descrição
MFTK1200O kit da base de testes MultiFiber Pro inclui o medidor de energia MultiFiber Pro, 850 fonte de luz, cabos de teste, adaptadores MPO
e estojo. Veja a Foto
MFTK-SM1310O kit MultiFiber Pro 1310 nm de modo único inclui o medidor de energia MultiFiber Pro, fonte de luz de 1310 nm, cabos de referência de teste, adaptadores MPO e estojo. Veja a Foto
MFTK-SM1550 O kit MultiFiber Pro 1550 nm de modo único inclui o medidor de energia MultiFiber Pro, fonte de luz de 1550 nm, cabos de referência de teste, adaptadores MPO e estojo. Veja a Foto

Pacotes
Nome/número do modelo Descrição
MFTK-MM850-SM1310O kit de modos múltiplo e único MultiFiber Pro de 1310 nm inclui medidor de energia MultiFiber Pro, fonte de luz de 850 nm, fonte de luz de1310 nm, cabos de referência de teste, adaptadores MPO e estojo. Veja a Foto
MFTK-MM850-SM1550O kit de modos múltiplo e único MultiFiber Pro de 1550 nm inclui medidor de energia MultiFiber Pro, fonte de luz de 850 nm, fonte de luz de1550 nm, cabos de referência de teste, adaptadores MPO e estojo. Veja a Foto
MFTK-SM1310-SM1550MultiFiber Pro Singlemode test kit includes MultiFiber Pro Power Meter, 1310 nm laser light source, 1550 nm laser light source, Singlemode test cords (1 unpinned/unpinned; 1 unpinned/pinned; 2 pinned/pinned), 2 APC MPO adapters, and carrying case
OFPQI-MFPO kit completo para o técnico da rede que precisa de testar links de fibra ultra-curtos, verificar a polaridade com troncos de fibra de MPO e inspecionar os tipos de conexão do data center. Este kit inclui tudo que você precisa - o OptiFiber® Pro OTDR, o testador de perda por comprimento MultiFiber™ Pro Loss Length e uma sonda de inspeção do MPO - para a identificação e resolução de problemas de fibras multimodo e monomodo, testes em campo de componentes multimodo de MPO e para inspecionar portas de MPO e as extremidades de conectores de fibra óptica.
OFPMI-MFPO kit completo para o técnico da rede que precisa de testar links de fibra ultra-curtos, verificar a polaridade com troncos de fibra de MPO e inspecionar os tipos de conexão do data center. Este kit inclui tudo que você precisa - o OptiFiber® Pro OTDR, o testador de perda por comprimento MultiFiber™ Pro Loss Length e uma sonda de inspeção do MPO - para a identificação e resolução de problemas de fibras multimodo, testes em campo de componentes multimodo de MPO e para inspecionar portas de MPO e as extremidades de conectores de fibra óptica.

Acessórios
Nome/número do modelo Descrição
MFPOWERMETERMedidor de potência óptica MultiFiber Pro. Veja a Foto

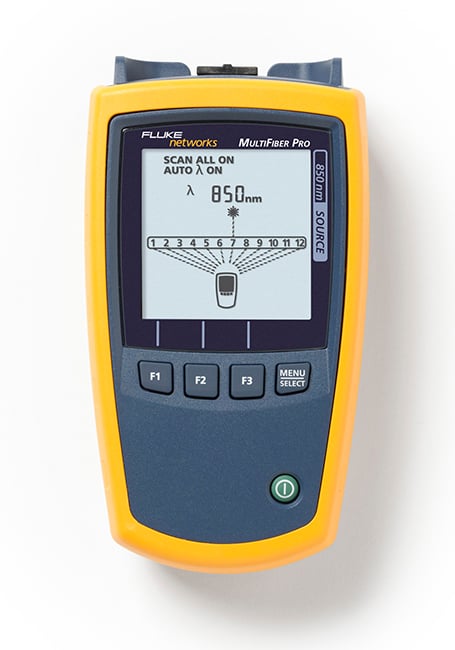

MFMULTIMODESOURCEFonte de luz de modo múltiplo MultiFiber Pro 850 LED. Veja a Foto

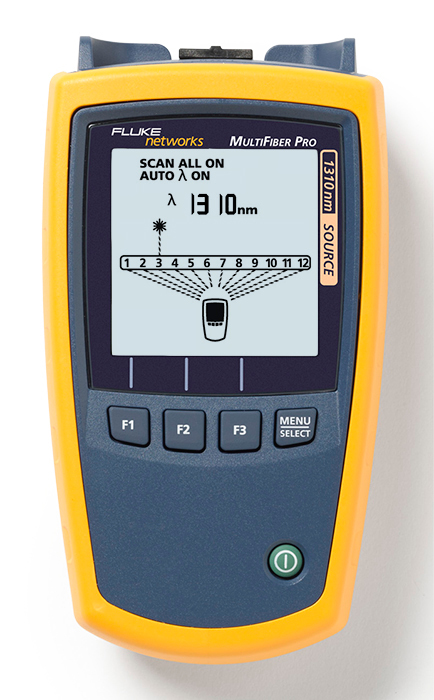

Fonte MF1310Fonte de luz laser MultiFiber Pro SM de 1310 nm. Veja a Foto
Fonte MF1550Fonte de luz laser MultiFiber Pro SM de 1550 nm. Veja a Foto

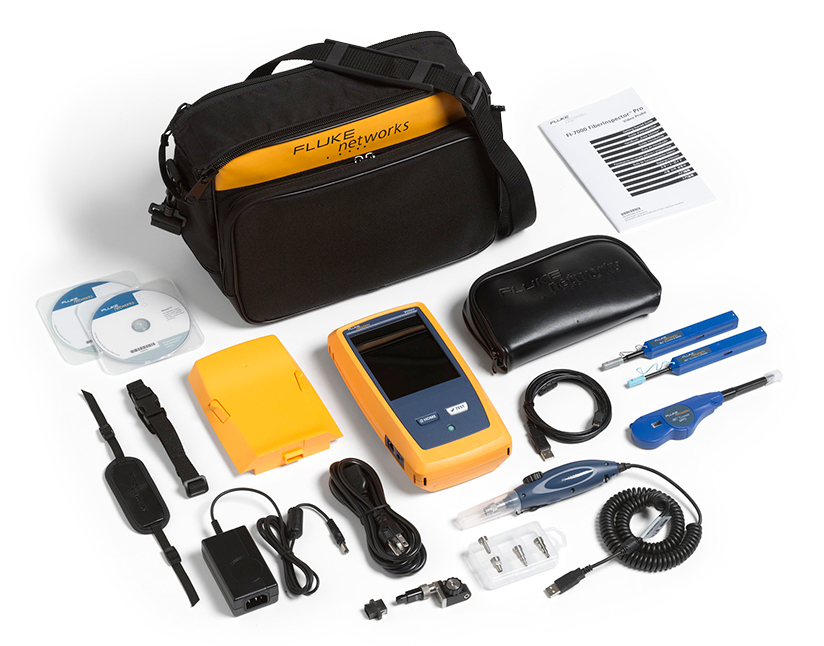

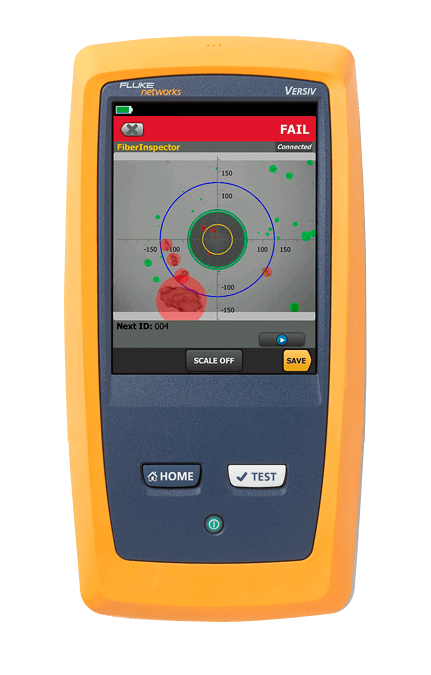

FI-7000-MPOFiberInspector Pro com MPO e produto de limpeza. Veja a Foto

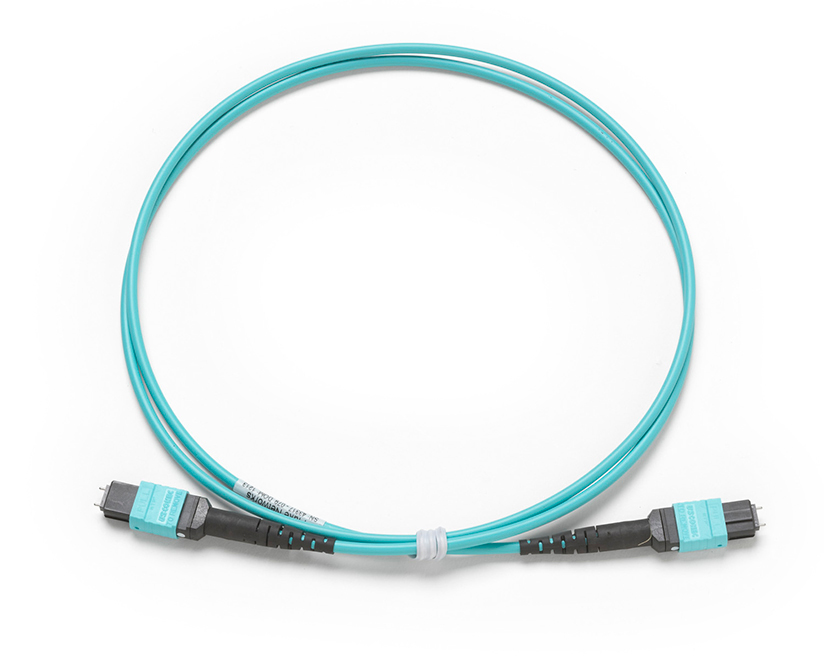

TRC-MPO-PP-B1 m MM TRC, MPO/MPO, fixado/fixado, polaridade tipo B. Veja a Foto

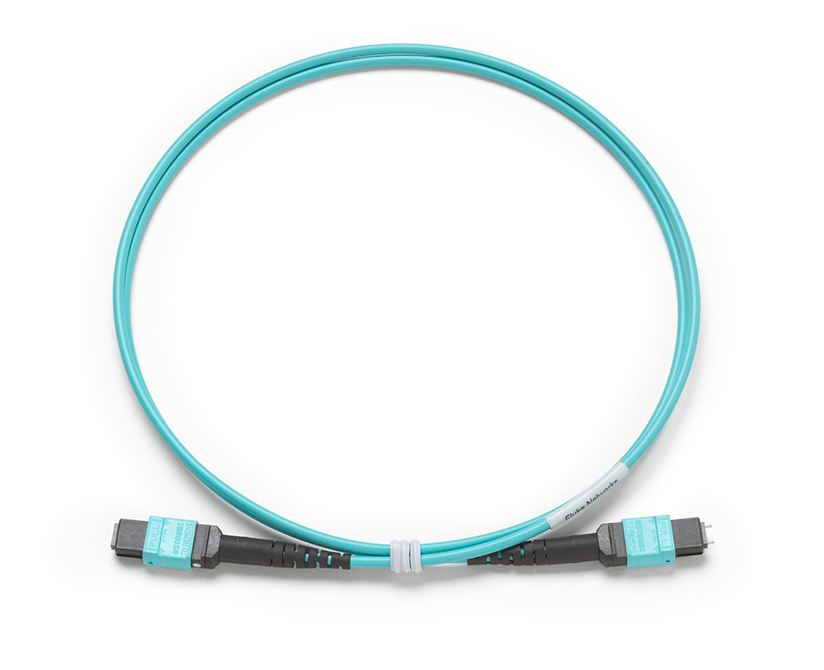

TRC-MPO-UP-B1 m MM TRC, MPO/MPO, não fixado/fixado, polaridade tipo B. Veja a Foto
TRC-MPO-UU-B0,3 m MM TRC, MPO/MPO, não fixado/não fixado, polaridade tipo B. Veja a Foto

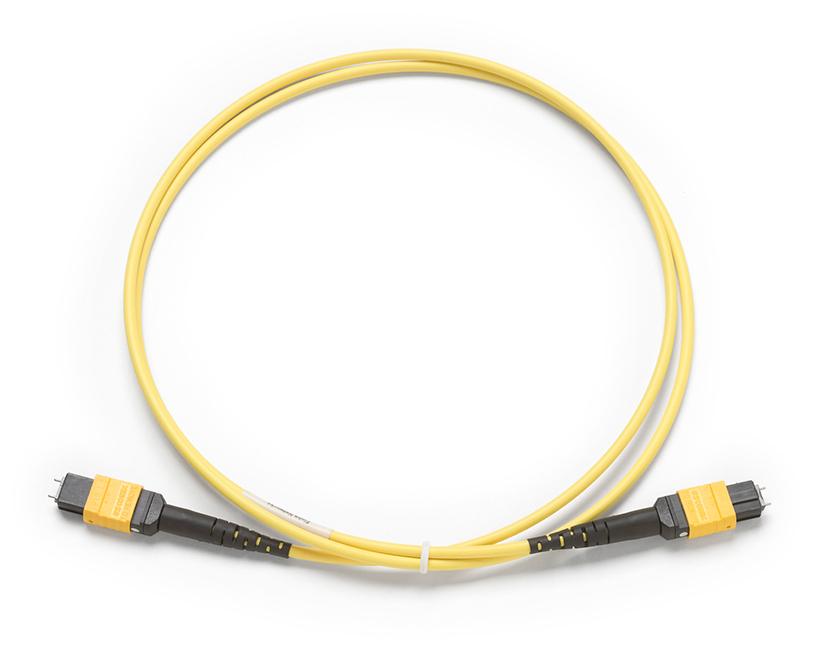

TRC-SM-MPOAPC-PP-A1 m SM TRC, MPOAPC/MPOAPC, fixado/fixado, polaridade tipo A. Veja a Foto

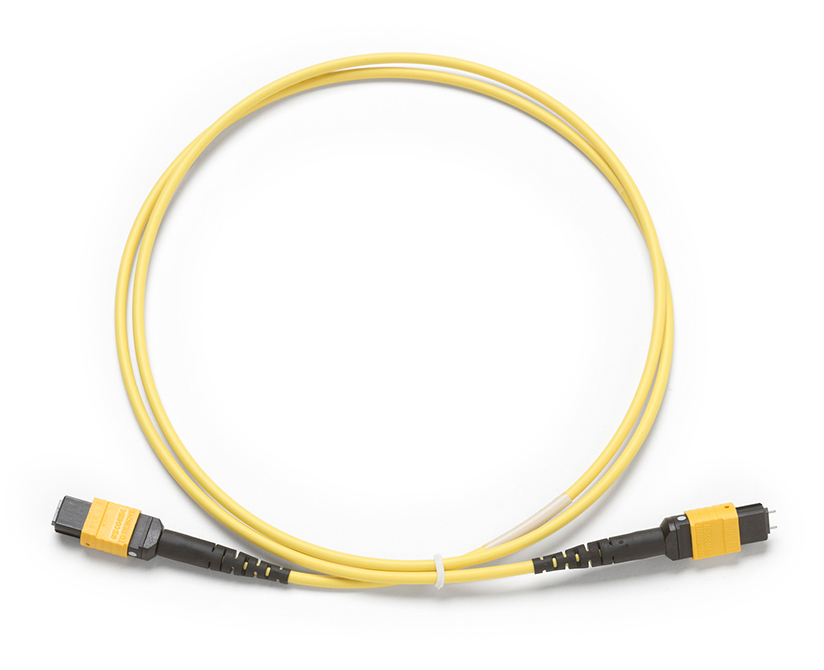

TRC-SM-MPOAPC-UP-A1 m SM TRC, MPOAPC/MPOAPC, não fixado/fixado, polaridade tipo A. Veja a Foto

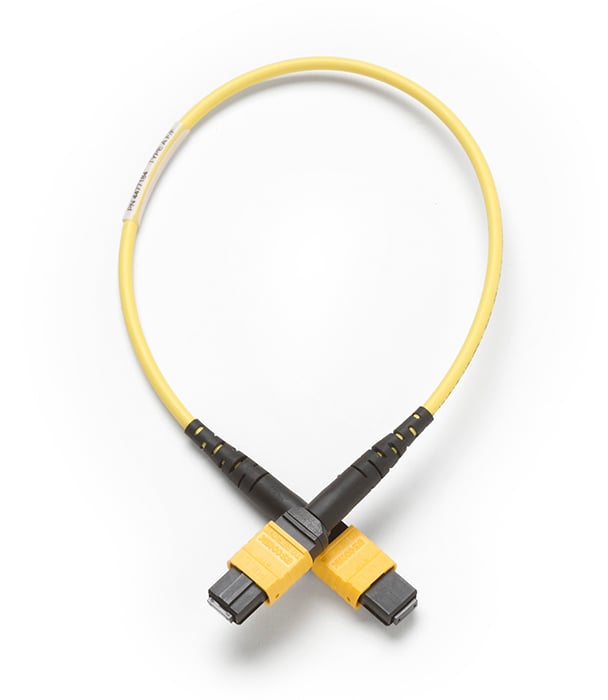

TRC-SM-MPOAPC-UU-A0,3 m SM TRC, MPOAPC/MPOAPC, Unpinned/Unpinned, polaridade tipo A. Veja a Foto
BKC-MPO-ULCCabo de rompimento de 1 m para o conector LC não fixado MM MPO. Veja a Foto

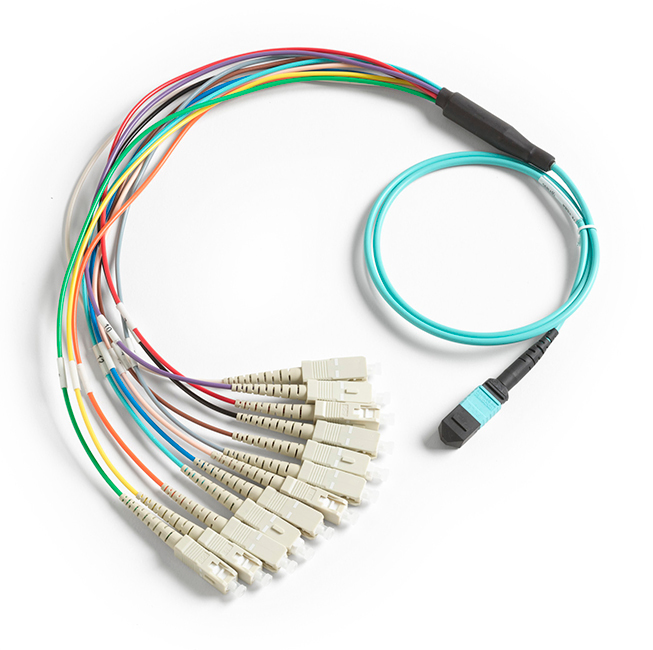

BKC-MPO-USCCabo de rompimento de 1 m para o conector SC não fixado MM MPO. Veja a Foto
SBKC-MPOAPCU-LCAPCCabo de rompimento de 1 m para o conector LCAPC não fixado SM MPOAPC. Veja a Foto
SBKC-MPOAPCU-SCAPCCabo de rompimento de 1 m para o conector SCAPC não fixado SM MPOAPC. Veja a Foto

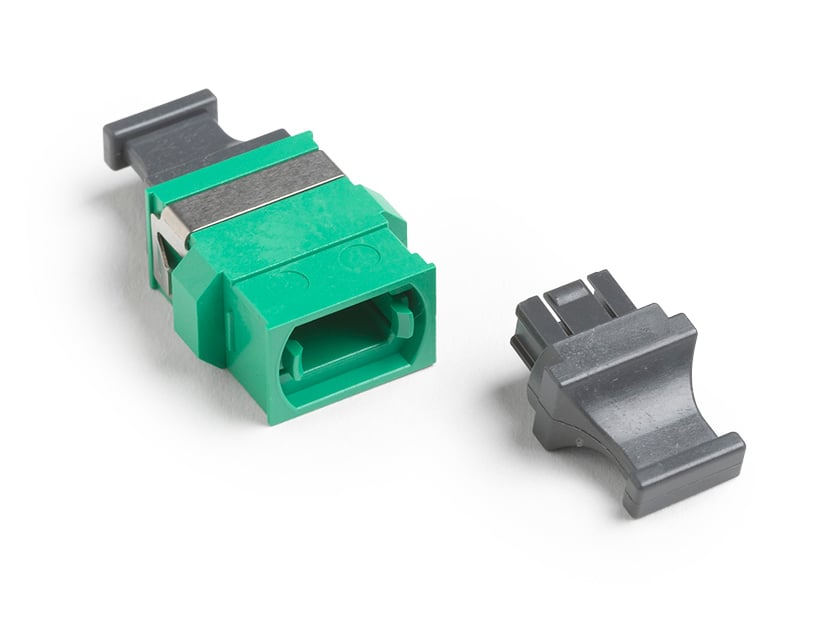

ADP-MPO-APolaridade tipo A, adaptador MPO para SM APC. Veja a Foto
ADP-MPO-BAdaptador MPO de polaridade tipo B. Veja a Foto
NFC-IBC-1,25 mmLimpadores OneClick para conectores LC e MU de 1,25 mm e cabo de ligação (5 qtd). Veja a foto
NFC-IBC-2.5mmLimpadores OneClick para conectores SC, ST, FC de 2,5 mm e cabo de ligação (5 qtd). Veja a foto
NFC-IBC-MPOLíquidos de limpeza do OneClick para o conector de MPO/MPO (5 qtd). Veja a Foto
NFC-KIT-CASE-EKit de limpeza de fibra óptica melhorado – inclui (1) limpador OneClick para conector de 1,25 mm, (1) limpador OneClick para conector de 2,5 mm, (1) limpador OneClick para limpador MPO/MPO®, uma caneta solvente, um cubo de limpeza e um estojo. Veja a foto
NF370Ponta de adaptador de inspeção de fibra MPO para FT600


Especificações
Especificações ambientais
Temperatura de operação-10°C a +50°C.
Temperatura de armazenagem-20ºC a +50ºC
Umidade operacional95% (10ºC a +35ºC) sem condensação
75% (35ºC a +45ºC) sem condensação
Não controlado < 10ºC
Altitude de operação4.000 m
Altitude de armazenamento12.000 m
VibraçãoAleatório 2 G, 5 Hz para 500 Hz



Medidor de energia óptica (as especificações aplicam-se a 23ºC (73ºF), a menos que seja definido de outra forma.)
Tipo de detectorInGaAs
Comprimento de onda de calibrados850 nm, 1300 nm, 1310 nm, 1550 nm
Intervalo de medição0 dBm a -50 dBm
Tempo de teste 6 segundos
Linearidade da medição de potência±0,1 dB2
Incerteza da medição de energia±0,35 dB2
Repetição da medição de energia< 0,10 dB2
Resolução da exibição, dB ou dBm0,01
Unidades de exibição de energiadBm, mW, µW
Limite selecionável pelo usuário para perda0,05 dB a 50,0 dB, em incrementos de 0,05 dB até 10,0 dB e 0,1 dB até 50 dB
Detecção automática de comprimento de ondaSim
Detecção de polaridadeDetecta A, B, C e polaridades dos sistemas universais Corning Plug & Play™
Detecção de 2 kHzSim
Armazenamento de registro3000 registros, uma fibra por registro (250 cabos de 12 fibras)
Interface externaUSB 2.0, velocidade total
Conector ópticoInterface MPO para plugues sem pino de 12 fibras. Compatível com 62,5 μm, 50 μm e fibras de modo único. O conector tem uma tampa protetora que se fecha sozinha.
Requisitos de energia2 pilhas alcalinas AA
Vida útil da pilha330 horas (típicamente)
Desligamento automático10, 20, 30 ou 60 minutos (pode ser desabilitado pelo usuário)
Aviso de pilha fracaO ícone de pilha fraca pisca
Dimensão
5,8 pol x 3,2 pol x 1,6 pol (14,7 cm x 8,0 cm x 4,0 cm)
Peso10,9 onças (309 g)
  1. Para 850 nm, 0 dBm até -50 dBm. Para 1300, 1310, 1550 nm, -5 dBm a -50 dBm
  2. Para um sinal óptico de onda contínua
  3. Níveis de energia medidos de £0 dBm. Luz de fundo ligada. A vida útil da pilha depende da condição e tipo das pilhas usadas. A Fluke Networks recomenda o uso de
    pilhas alcalinas.
  4. 23°C, depois de 10 minutos de tempo de aquecimento.
  5. 23°C, depois de 15 minutos de tempo de aquecimento.
  6. Comprimento de onda automático, VARRER TUDO e luz de fundo ligada. A vida útil da pilha depende da condição e tipo das pilhas usadas. A Fluke Networks recomenda o uso de
    pilhas alcalinas.
Fontes
 Fonte de 850 nmFonte de 1310 nmFonte de 1550 nm
Tipo de emissorLEDLaser
Comprimento de onda±30 nm1310 ± nm 20 nm1550 ± nm 20 nm
Largura espectral (FWHM)50 nm (típica)2 nm típico, 5 nm máximo
Potência mínima de saída≥ -24 dBm≥ -1 dBm
Estabilidade de saída de energia≤ ±0,1 dB em 8 horas4±0,25 dB em 8 horas5
Segurança do laserIEC 60825-1:Classe 1
Fluxo circuladoAtende aos requisitos do TIA 455-526-14B, ISO/IEC 14763-3 e IEC 61280-4-1 para 50/125 µm no conector óptico da fonte. ND
Conector ópticoInterface MTP/MPO para plugues sem pino de 12 fibras. Compatível com fibras de 62,5 µm e 50 µm, somente não APC. O conector tem uma tampa protetora que se fecha sozinha. Interface MTP/MPO para plugues sem pino de 12 fibras. Compatível com fibras de 9 µm, somente APC. O conector tem uma tampa protetora que se fecha sozinha.

4. 23°C, depois de 10 minutos de tempo de aquecimento.

5. 23°C, depois de 15 minutos de tempo de aquecimento

Modos2 kHz modulado, comprimento de onda automático/td>
Requisitos de energia2 pilhas alcalinas AA
Vida útil da bateria6>30 horas (típicamente)
Desligamento automático10, 20, 30 ou 60 minutos (pode ser desabilitado pelo usuário)
Aviso de pilha fracaO ícone de pilha fraca pisca
Dimensão
5,8 pol x 3,2 pol x 1,6 pol (14,7 cm x 8,0 cm x 4,0 cm)
Peso11,4 onças (323 g)





Documentos
Brochura
Título / DescriçãoBaixar
Optical Fiber Test and Troubleshooting Solutions
A look at Fluke Networks' portfolio of fiber solutions. Discover which fiber test tools you need in your tool kit to best tackle any job.
Baixar PDF
(2,31 MB)
Fiber Troubleshooting Quick-Reference Guide
Test and Troubleshooting Guide for Optical Fiber Cabling and DataCommunications
Baixar PDF
(2,71 MB)
Fiber Testing Best Practices - Pocket Guide
Fiber Testing Best Practices - Pocket Guide
Baixar PDF
(1,93 MB)

Ficha técnica
Título / DescriçãoBaixar
MultiFiber Pro Datasheet
MultiFiber Pro Datasheet
Baixar PDF

Flyer
Título / DescriçãoBaixar
Fiber Test And Troubleshooting Instruments Comparison Guide
Fiber Test And Troubleshooting Instruments Comparison Guide
Baixar PDF
(362 KB)


Estudos de caso
Estudo de caso do MultiFiber Pro

Você acha que cabos tronco não precisam ser testados? O MultiFiber Pro mostra a um técnico de instalação que, na verdade, certamente precisam ser testados.

Desafio:
Problemas com cabos tronco podem frequentemente acontecem em uma instalação e não são reconhecidos. Afinal, o cabo geralmente é pré-testado e certificado, portanto deve estar bom. Esta percepção comum certamente era uma este empreiteiro contratado para a instalação tinha, mas, apesar disso, ele tinha problemas persistentes com um projeto específico. De fato, o problema era tão persistente que apesar do exame, limpeza e novos testes repetidos dos links com sua unidade OTDR, os instaladores não conseguiram isolar o problema. Em consequência, estavam vendo a rentabilidade de seu trabalho desaparecer devido à quantidade de horas-homem adicionais.

Resultados:
A empresa entrou em contato com a Fluke Networks, e logo ficou sabendo que, embora os instaladores tivessem as melhores ferramentas de teste da fibra no mercado, não tinham as ferramentas corretas. Além disso, o fato do cabo ser "pré-testado e certificado" não oferecia realmente a garantia que achavam que tinham. A Fluke Networks mostrou ao ao técnico como o MultiFiber Pro da Fluke Networks conseguia solucionar os problemas as mais complicados do tronco da fibra.

Leia a história completa...





Suporte Gold

O Suporte Gold para o seu medidor óptico de energia MultiFiber Pro permite que você obtenha o máximo da sua compra do MultiFiber Pro, garantindo um retorno mais alto do seu investimento. Você minimizará seu tempo ocioso, receberá uma solução mais rápida de problemas e terá acesso total a todos os recursos de suporte.

O que você ganha com o Suporte Gold para o seu medidor de energia óptica MultiFiber Pro?

Calibração anual e atualização de fábrica- Manter seu MultiFiber Pro é fundamental para assegurar a precisão ao testar a fibra. Os nossos processos da calibração são controlados e projetados para certificar que o seu MultiFiber Pro atende a todas as especificações publicadas.
O tempo de rotação típico para uma calibração é 5 dias de trabalho. O seu MultiFiber Pro será calibrado às especificações da fábrica (com o certificado da calibração), aprimorado com todos os últimos software e firmware e a seguir limpo e desempenho verificado. Além disso, todos os acessórios que vierem com o seu MultiFiber Pro serão testados e substituídos se defeituosos ou com falhas.

Reparos e equipamento emprestados - Se o seu medidor de energia óptica MultiFiber Pro falhar e necessitar ser reparado, você receberá uma unidade da recolocação para manter - todo o transporte pago pela Fluke Networks.

Substituição de acessórios - alguns acessórios são essenciais para o teste de fibra. Se qualquer acessório que vem com o seu modelo de MultiFiber Pro for classificado como defeituoso ou com falha pelo nosso centro de assistência técnica, ele será substituído gratuitamente.

Gold Lifetime BuyBack Guarantee - Compre as ferramentas de que precisa agora sabendo que a Fluke Networks irá recomprá-las quando for a hora de adquirir ferramentas novas. Receba um reembolso de 100% dentro de 30 dias, 60% dentro de 1 ano, e 15% após um ano por toda a vida de seu testador com a cobertura Gold.
(Os termos e condições integrais podem ser encontrados em www.flukenetworks.com/GoldBuyBack.) (Atualmente não disponível na Ásia)

Acesso ao suporte técnico ininterrupto ao vivo - Aumente a especialização de sua equipe. O Gold Support inclui acesso prioritário a nosso Centro de Assistência Técnica (TAC) de ótima qualidade; Nossos centros em Seattle, WA, e Eindhoven, Holanda, contam com uma equipe completa de especialistas altamente treinados que estão à disposição, inclusive nos finais de semana e à noite, para responder a dúvidas complexas, incluindo apenas serviços GOLD, tais como: Configuração de instrumento e definição de teste, configuração de referência e de testagem Fiber, interpretação de resultados de teste, incluindo análise de resultados de traçado.

Acesso à nossa Base de conhecimento – Você terá uma porta aberta para informações valiosas obtidas que reunimos ao ajudar os clientes ao longo dos anos. Também inclui os artigos técnicos úteis redigidos por nossos especialistas.

Promoções do membro somente – Sua assinatura o qualifica para promoções e programas dos “Somente para membros”. Isto inclui descontos em produtos, acesso a equipamento recondicionado com preços especiais e outros valores incríveis.

Certifique-se de que você está tirando o maior proveito do seu medidor de energia óptica MultiFiber Pro com os serviços do Suporte Gold.
